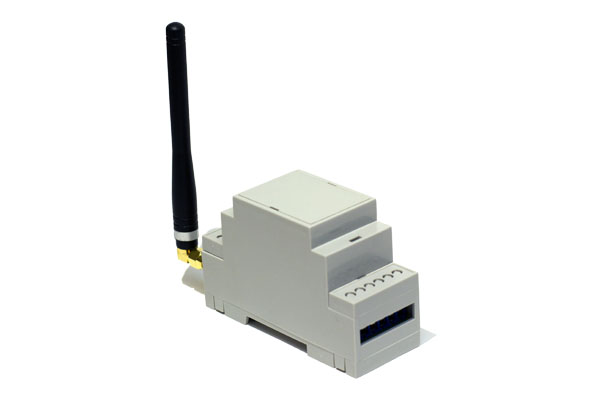

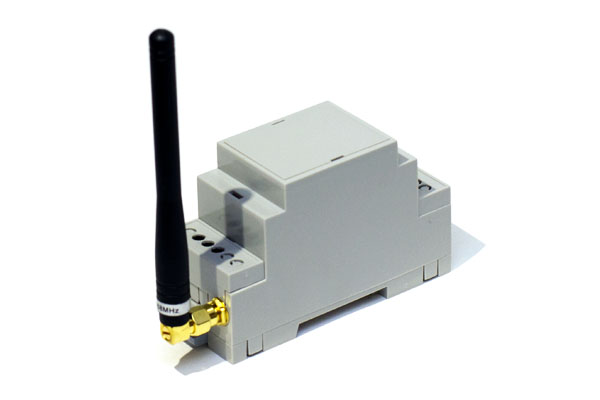

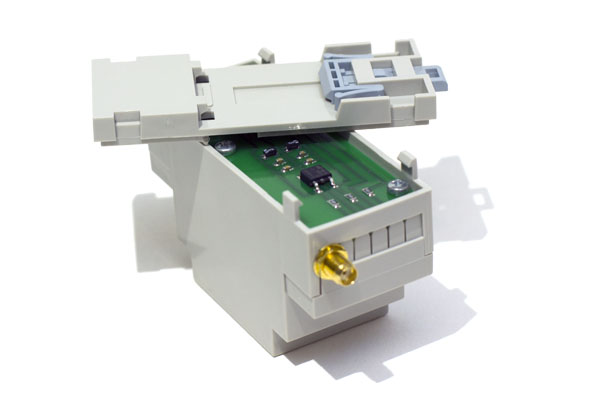

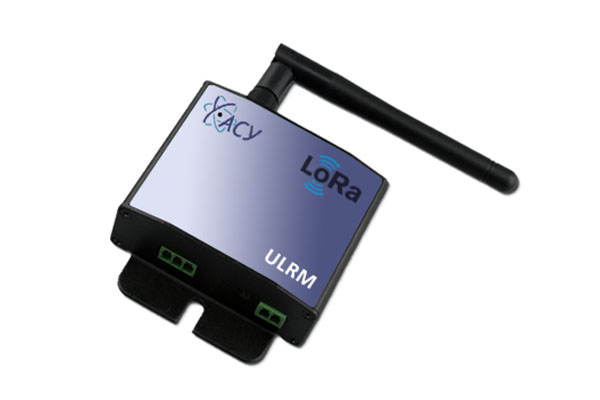

Радиомодуль LoRa (ULRM)


Радиомодуль LoRa (ULRM) работает на безлицензионной частоте 868 МГц и использует беспроводной приёмопередатчик SX1276 / SX1278 от Semtech Corporation.

Чувствительность приемника составляет -139 дБм, выходная мощность до 100 мВт, бюджет канала связи составляет 156 дБ. Даже при снижении выходной мощности до +14 дБм, дальность действия может достигать 15 км.

В отличие от классической топологии построения сети LoRa по принципу "звезда", радиомодуль (ULRM) так же способен работать в режиме ретрансляции ("ячеистая" или "mesh" подобно сетям ZigBee) что способно в разы увеличить зону покрытия сети LoRa, без надобности установки передающего беспроводного оборудования на большой высоте.

Радиомодуль LoRa (ULRM) работает в "прозрачном" режиме и может быть подключен к любому устройству по последовательной шине RS485 / RS232 / CAN.

Возможно программно изменять мощность радиопередатчика, скорость обмена данными по последовательному порту, частоту канала, режим работы модуля и идентификатор в сети.

Все передаваемые по радиоканалу данные защищенны пользовательским ключом шифрования по алгоритму AES.

Технические характеристики:

Модельный ряд:
UASU ULRM
Чипсет:
Технология модуляции:
Чувствительность приемника:
-139 дБм
Частота работы:
868 МГц
Мощность:
100 мВт
Шифрование данных:
AES
Количество радиоканалов:
40
Последовательный интерфейс:
RS485 / RS232
Питание:
DC: 7 - 35В / AC: 230В

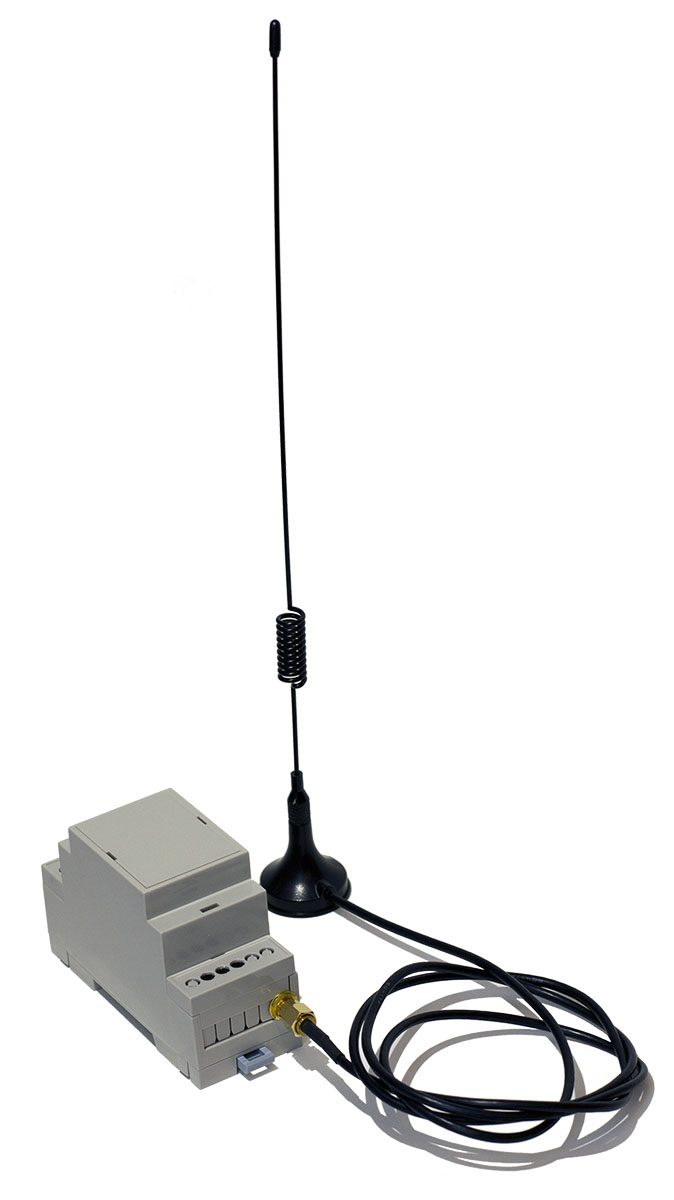

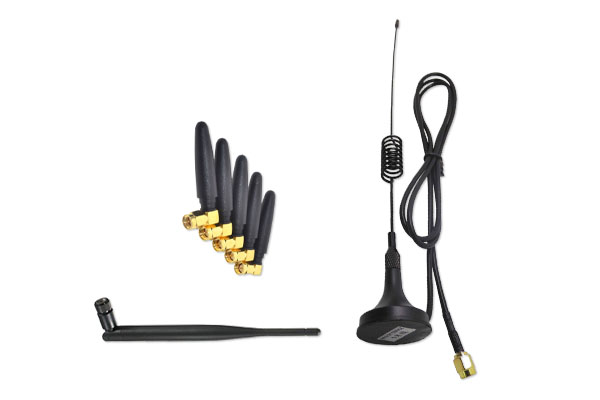

Гнездо внешней антенны:
SMA-F

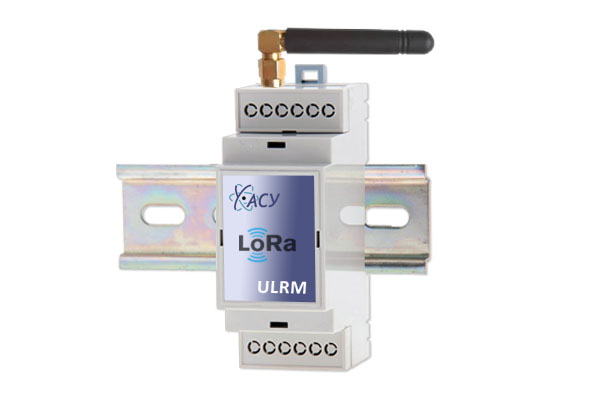

Крепление на DIN рейку:
2 Модуля
Рабочий диапазон температур:
-40 ~ +85 °C

Документы:

Паспорт радиомодуль LoRa (ULRM)
Схема подключения радиомодуля ULRM к счетчикам электроэнергии Меркурий
